Abracon晶振公司, LLC (Abracon)是全球領先的頻率控制、定時、同步、射頻、連接和電源組件解決方案制造商，日前發布了一份新的應用報告，題為“測量電路中晶體的好處”。在這里閱讀完整的申請說明。
以下是摘錄:
基本的振蕩器結構
振蕩器的基本結構包括兩個部分-放大器和頻率選擇網絡。

有兩種方法來時鐘系統:使用一個完全集成的晶體振蕩器，或匹配晶體直接與片上振蕩器。使用XO會增加電力消耗和系統成本。通過將石英晶體與單片機內嵌的皮爾斯振蕩器電路相結合，降低了系統功耗和成本。

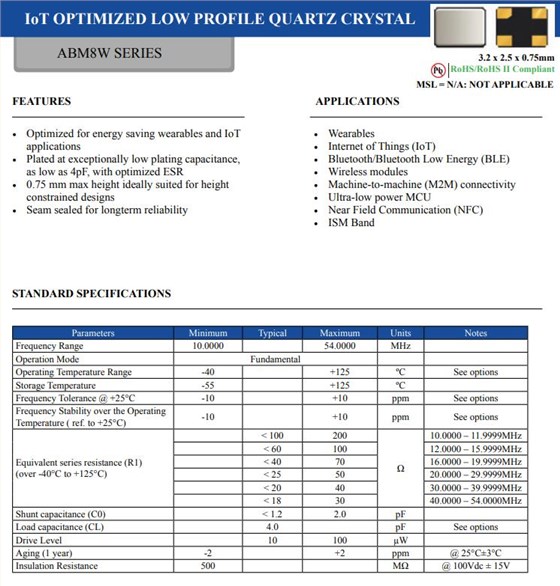

大多數嵌入式振蕩器電路使用皮爾斯振蕩器，這種配置包括一個簡單的逆變放大器作為環內的逆變增益元件。高精密的SMD石英晶體深受市場歡迎ABM8W-24.0000MHZ-6-J2Z-T3

ABM8W-23.5120MHZ-8-D2X-T3	Abracon晶振	*	-	-
ABM8W-23.5120MHZ-8-J1Z-T3	Abracon晶振	*	-	-
ABM8W-23.5120MHZ-8-J2Z-T3	Abracon晶振	*	-	-
ABM8W-23.5120MHZ-8-K1Z-T3	Abracon晶振	*	-	-
ABM8W-23.5120MHZ-8-K2Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-6-B2U-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-6-D2X-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-6-J1Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-6-J2Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-6-K1Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-6-K2Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-7-B2U-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-7-D2X-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-7-J1Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-7-J2Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-7-K1Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-7-K2Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-8-B2U-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-8-D2X-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-8-J1Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-8-J2Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-8-K1Z-T3	Abracon晶振	*	-	-
ABM8W-24.0000MHZ-8-K2Z-T3	Abracon晶振	*	-	-

在大多數情況下，放大器單元是在MCU內部，而選頻網絡是在MCU外部。外部網絡的關鍵部件是石英晶體。相關的回路電容和串聯(限流)電阻(Rs)也被使用。

在這種方法中使用的石英晶體被稱為平行鍍晶體，標準值如10pF, 12pF, 18pF等。這意味著當閉環有效電容恰好等于石英鍍膜電容時，最終振蕩頻率將在獨立石英音叉表晶晶體的容忍范圍內

作為一個反饋系統，振蕩器需要大量的分析以及對電路板和布局寄生的透徹理解，以優化回路并確保在所有條件下運行。設計人員經常通過試錯來優化晶體振蕩器的性能，這節省了分析和建模元件和電路板的時間。嚴格的上市時間和時間安排限制導致了更多的嘗試和錯誤，而不是自下而上的分析。結果是晶體和皮爾斯振蕩器之間的非最佳耦合。高精密的SMD石英晶體深受市場歡迎ABM8W-24.0000MHZ-6-J2Z-T3

最佳耦合保證晶體既不過度驅動也不欠驅動。過度驅動晶體，特別是在今天的低功率品種，可能會導致應力斷裂和運行過程中的整體可靠性問題。驅動不足可能導致啟動失敗或最終衰減振蕩。此外，還有頻率精度方面的問題。帶有Pierce振蕩器的mcu提供可配置的跨導，也可以優化最低功耗。如果沒有仔細的分析和驗證，試錯設計可能會導致上述任何問題。

不斷增長的技術趨勢，包括綠色能源倡議和物聯網中心解決方案的爆炸性增長，推動了對精確定義頻率選擇網絡的需求，以實現在頻域的最佳精度，同時確保穩健的振蕩器環路性能。
測量電路中的進口晶振晶體性能可以通過將未知轉換為已知來消除這個問題。描述完整的頻率選擇網絡包括板寄生最小化不確定性和最大化長期系統可靠性的信心。
