京瓷晶振公司又名KYOCERA日本京瓷,該公司的全名稱作KYOCERA Corporation(京瓷株式會社),是日本知名石英晶振制造廠商之一,主要產品包括石英諧振器,晶體振蕩器,時鐘振蕩器,壓控晶振,溫補晶振,KHz晶振,以及可應用于工業設備的高精度振蕩器;在該品牌旗下有這樣一款具備特殊功能的超小體積石英晶體CX1008SB,那么它到底特殊在哪呢?

當尺寸從1.2*1.0 mm減小到1.0*0.8 mm時，串聯電阻(CI值)增加了約30％,因此需要檢查其上裝有晶體諧振器的電路板設計.這次,通過使用壓電分析技術對晶體元件進行優化設計,實現了與1.2*1.0mm 1210貼片晶振CX1210相同的電氣特性,同時實現了1.0*0.8mm的緊湊尺寸.我能夠實現.結果,無需改變電路板上的電路就可以使用它.

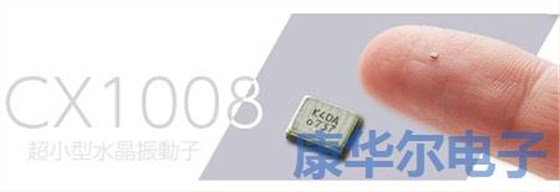

從該產品的信號可以看出,它的尺寸為1008mm,是當今晶振市場上最小尺寸的石英晶振產品,和電子產品小型化,便攜式等發展趨勢相當切合,暫且不談其它方面的性能,僅僅只是尺寸方面都比絕大部分有源晶振更據優勢.

CX1008SB的主要特征特性如下:

①超小型,超薄型,厚度僅0.3mm(1.0*0.8*0.3mm);

②可應用于通信產品;

③采用貼片式四腳外觀封裝方式;

④具備低負載,高精度的性能;

CX1008SB無源晶振的應用領域:

①移動通信產品

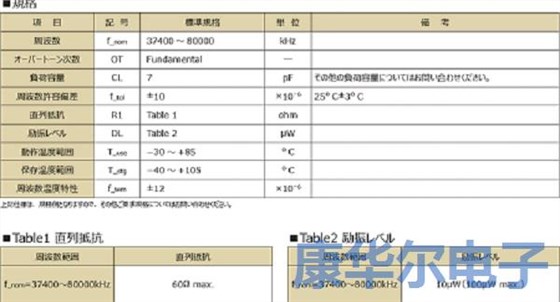

CX1008SB石英晶體的規格書如下:

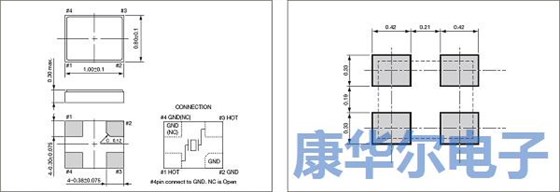

CX1008SB進口貼片晶振的尺寸圖如下:

要說這款晶振產品的特殊點的話,一個就是其小體積的特性,一個是可應用于移動通信設備,再一個就是小型高精度晶體元件制造技術.迄今為止,隨著晶體元件尺寸的發展,存在的問題是,電特性的變化會隨著傳統的加工精度而增加.通過使用與大阪大學山村一也教授聯合開發的超高精度處理技術(等離子CVM*技術),我們成功地降低了頻率變化.該技術利用等離子體中的中性自由基與工件表面之間的化學反應,可以精確控制晶體厚度和表面狀況.

當然也不僅僅是京瓷晶振公司在這方面有所建樹,比如KDS晶振公司還推出了一款1008mm的差分晶振,性能上比CX1008SB也要好得多;還有臺灣TXC晶振公司也出產了一款尺寸為1008mm的石英諧振器,性能上倒是和CX1008SB不相上下.
