板載EEPROM通信溫度穩定性來自于恒溫振蕩器

EEPROM是一種可用于電腦設備擦除已有信息的可編程存儲器,即使斷電了也不會丟失內容的一種EEPROM通信設備,市面上的板載微處理器可與恒溫晶振數字電子設備嵌入主板外殼內,使用微處理器可以將OCXO溫度穩定性校正到小于0.3ppb,可以進一步提高這些穩定性傳感器和微處理器的溫度穩定性,在某些應用客戶中通過自己執行微處理器校正來獲得更好的試驗結果.

一個高穩定性的恒溫晶體振蕩器和一個I2那個C界面與溫度和電流傳感器以及板載EEPROM通信,該界面使客戶得以改進根據振蕩器已經非常出色的穩定性,石英晶體諧振器和單爐控制電路的進步使得烤箱控制晶體的大規模生產成為可能OCXO振蕩器能夠實現0.06ppb/天的老化速率和0.4ppb的溫度穩定性商業溫度范圍,使用這種方法已經實現了微處理器校正穩定性至0.1ppb,下圖顯示了一個帶有4的OCXO晶振.

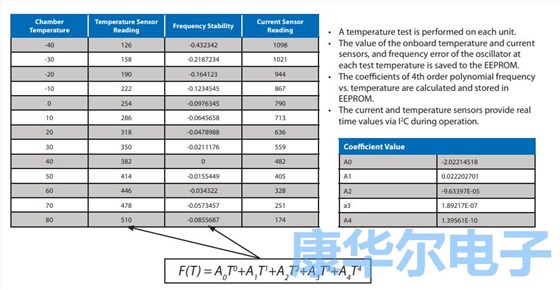

將OCXO振蕩器納入系統可能會導致總費用降低如果客戶在最終應用程序中已經有微處理器,則會產生材料成本OCXO使客戶能夠通過使用I2C接口執行微處理器校正,通過界面,客戶可以訪問環境傳感器,數字控制頻率,并訪問存儲在其中的測試信息EEPROM,每個振蕩器的特征在于溫度室,以及頻率誤差,溫度的值傳感器和每個測試溫度下的電流傳感器存儲在EEPROM中,頻率誤差和溫度傳感器結果用于生成多項式函數的系數:

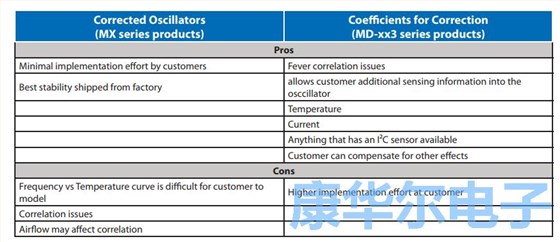

其中F是頻率誤差,T是溫度傳感器值,然后將這些系數存儲在EEPROM中,在應用中使用期間,客戶使用I2C接口控制石英振蕩器的頻率以尋址板載DAC,或者,客戶可以使用F(T)信息來控制DDS并使用固定頻率振蕩器,下面的框圖和表格說明了校正和系數之間的實現和差異校正振蕩器,系數校正振蕩器方法需要客戶更多的設計效果來實現，但提供了客戶在最終應用中更多地控制振蕩器,除了頻率與溫度的好處之外,還有電流傳感器可以深入了解可用于多種用途的振蕩器,在OCXO中,使用烤箱來保持在恒定溫度下晶體,同時改變周圍環境溫度.

電流通常會出現空氣流量增加,固定溫度下的電流消耗增加烤箱,增加的空氣流量可能會改變石英晶體振蕩器測量的頻率與溫度性能,當環境溫度變化時,該行為可以為振蕩器提供有價值的信息,為客戶獲得振蕩器性能的寶貴見解的機會,以及最終以降低的成本提高最終應用的性能,該解決方案確實需要更多的前期工作而不是現成的校正振蕩器,但提供了改善性能的途徑.
