Wi2Wi推出W2SG0021i基于SiRFstarV的全球衛星系統

Wi2Wi是一家垂直整合的全球制造商，向全球市場提供無線連接解決方案、計時設備、頻率控制設備和微波濾波器。

Wi2Wi晶振推出W2SG0021i模塊是基于CSR的SiRFStarV架構的堅固、可靠和緊湊的GNSS接收器模塊，具有出色的接收器性能。它為系統制造商提供了一種簡單、靈活和可擴展的方式，將GNSS定位、定位和/或導航功能添加到他們的產品中。該模塊包括集成MAC、基帶、射頻前端、LNA、晶體、石英晶體振蕩器、SAW濾波器；并通過精心設計進行了充分優化，以產生出色的接收靈敏度性能。它支持UART、I2C和SPI主機接口。它已通過全球市場認證，支持在工業工作溫度范圍內全面運行。

W2SG0021i是一個全球導航系統的衛星系統（GNSS）引擎，優化的低功耗操作。它為包括手機、照相機和健康和健身產品在內的設備提供了高度精確的定位和定位。通過支持GPS、全球導航系統、北斗系統、QZSS、SBAS和伽利略系統的準備工作，確保了最高的精度和最快的首次修復時間（TTFF）。W2SG0021i具有一個內部時鐘和晶體；因此，它不需要任何外部時鐘源。
產品特征：
小尺寸：7mmx7mmx2mm石英晶振
緊湊、堅固、可靠的設計便于集成
基于SiRFStarV架構的GNSS技術
同時跟蹤來自GPS、GLONASS、QZSS衛星系統的信號
支持SBAS (WAAS、EGNOS、MSAS、GAGAN)
輸出數據協議：NMEA和OSP
支持UART、I2C和SPI主機接口
提供全球認證:FCC、IC、CE
出色的接收機靈敏度，高達-165 dBm
單電源供電，1.8V DC
超低功耗，優化的射頻和電氣設計
支持工業溫度范圍(-40至+85度)

應用程序：物聯網，M2M(機器對機器)，個人導航設備，健康和健身監測設備，移動互聯網設備、智能手機，游戲系統，，資產跟蹤、物流手持設備，人員定位器、標簽，無人機，無人駕駛飛機，POS終端、物流管理終端，智能家居

電源注意事項：
W2SG0021i有源晶振必須由單個1.8V電源供電。W2SG0021i不支持模塊不同部分的單獨電源操作。客戶設計的分電壓電源源（例如，一個用于電池備用電源，一個用于主電流負載），可以通過使用二極管橋將不同的電源組合到W12SG0021i的1.8V電源。大電流電源可以通過喚醒輸出針啟用；低電流備用電源電池可以連接到其中一個二極管輸入。由喚醒控制的電源必須在啟用后的100µS范圍內提供全功率，以防止從備用電源吸取大電流。

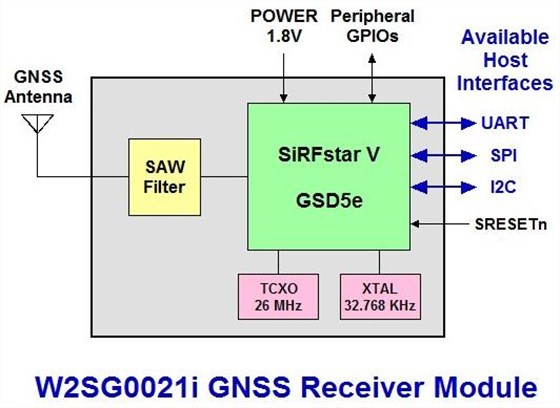

框圖
