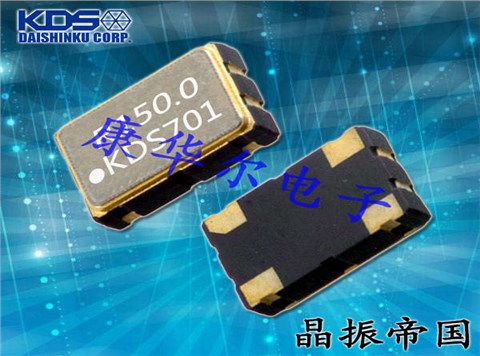

KDS晶振,DSO531SR晶振,車載專用晶振
日本株式會社大真空晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.
大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念”依賴”于”可靠的人”“可靠的產品”和”可靠的公司”.作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等晶體器件對全球環境友好.
日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶振,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國,英國,德國,到中國,新加坡,泰國和其他亞洲國家.以”依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.
KDS晶振,DSO531SR晶振,車載專用晶振
日本株式會社大真空KDS晶振三種信賴行為守則：
可靠的人以獨立,自助,自足的努力作為基本的行動原則,我們將充分利用我們的優勢,為社會整體和接近一切真誠和熱情.
可靠的晶振,石英晶振,有源晶振,壓控振蕩器,,我們將幫助實現一個富裕的社會,通過優化我們的能力,開發最好的產品和服務,并提供給我們所有的客戶在世界各地.
可靠的KDS晶振公司,我們努力履行我們的企業社會責任,通過持續的利潤,通過企業活動,遵守所有的法律法規,尊重他們的精神,注重與全球環境的和諧.
1我們對KDS晶振公司的管理政策,管理原則和管理措施有正確的認識,并本著KDS晶振公司和全社會的利益,不關心個人的利益和成本.
2我們將從觀念到問題的解決,而不受制于陳規或慣例.
3我們會不時與有關人士進行討論,如有需要,以方便談判的調整,并將建立良好的關系,試圖解決任何問題的誠意.
4我們將通過理解對方的立場,繼續說服對方,以便處理石英晶振,貼片晶振,陶瓷霧化片,石英晶體諧振器,任何疑難問題.
5我們將始終有一個環境兼容性和執行環境兼容的活動作為我們的主要主題之一.
6我們將在每一種情況下充滿信心地工作并有精神完成工作.
7我們將努力建立這樣的性格和個人磁性被接受和信任周圍的每一個人.
8我們要努力建立良好的人際關系,有時要勇于接受別人的脆弱.
9我們將遵守法律法規以及任何規則,包括各種規章制度和既定的社會規范,并確保信息的安全性認識到信息的重要性.
10我們將始終采取一個明智的行動作為社會成員.
| 項目 | 特性コード |
対応周波數範囲 (MHz) |
記號 | 規格 | 條件 | ||||
|---|---|---|---|---|---|---|---|---|---|
|
電源 電圧 |
周波數 許容偏差 |
min. | typ. | max. | 単位 | ||||
| 電源電圧 | A | ＊ | 0.2≦fo≦125 | VCC | +3.0 | +3.3 | +3.6 | V | |
| M | 0.2≦fo≦125 | +2.7 | +3.0 | +3.3 | |||||
| B | 0.2≦fo≦100 | +2.6 | +2.8 | +3.0 | |||||
| C | 0.2≦fo≦100 | +2.25 | +2.5 | +2.75 | |||||
| D | 0.2≦fo≦80 | +1.6 | +1.8 | +2.0 | |||||
|
周波數許容偏差 （常溫偏差含む） |
＊ | Y | 0.2≦fo≦100 | f_tol | -100 | ー | +100 | ×10-6 | ー40~＋125℃ |
| Z | 0.2≦fo≦100 | -80 | ー | +80 | ー40~＋110℃ | ||||
| A | 100＜fo≦125 | -100 | ー | +100 | ー40~＋85℃ | ||||
| B | 0.2≦fo≦100 | -50 | ー | +50 | |||||
| 消費電流 | A,M | ＊ | 0.2≦fo＜54 | ICC | ー | ー | +4.0 | mA | No Load |
| 54≦fo＜80 | ー | ー | +6.0 | ||||||
| 80≦fo≦125 | ー | ー | +8.0 | ||||||
| B | ＊ | 0.2≦fo＜54 | ー | ー | +3.5 | ||||
| 54≦fo＜80 | ー | ー | +5.5 | ||||||
| 80≦fo≦100 | ー | ー | +7.5 | ||||||
| C | ＊ | 0.2≦fo＜54 | ー | ー | +3.0 | ||||
| 54≦fo＜80 | ー | ー | +5.0 | ||||||
| 80≦fo≦100 | ー | ー | +7.0 | ||||||
| D | ＊ | 0.2≦fo＜54 | ー | ー | +2.5 | ||||
| 54≦fo≦80 | ー | ー | +4.5 | ||||||
| スタンバイ時電流（#1ピン"L"） | ＊ | ＊ | ＊ | I_std | ー | ー | +10 | μA | |
| 出力負荷 | ＊ | ＊ | ＊ | L_CMOS | ー | ー | 15 | pF | |
| 波形シンメトリ | ＊ | ＊ | ＊ | SYM | 40 | 50 | 60 | % | 50% VCCLevel |
| ０レベル電圧 | ＊ | ＊ | ＊ | VOL | ー | ー | VCC×0.1 | V | |
| １レベル電圧 | ＊ | ＊ | ＊ | VOH | VCC×0.9 | ー | ー | ||
|
立上り時間 立下り時間 |
＊ | ＊ | 0.2≦fo≦54 | tr,tf | ー | ー | 8 | ns | 10~90% VCCLevel |
|
54 |
ー | ー | 4 | ||||||
| 100≦fo≦125 | ー | ー | 3 | ||||||
| OE端子 ０レベル入力電圧 | ＊ | ＊ | ＊ | VIL | ー | ー | VCC×0.2 | V | |
| OE端子 １レベル入力電圧 | ＊ | ＊ | ＊ | VIH | VCC×0.8 | ー | ー | ||
| 出力ディスエーブル時間 | ＊ | ＊ | ＊ | tPLZ | ー | ー | 150 | ns | |
| 出力イネーブル時間 | ＊ | ＊ | ＊ | tPZL | ー | ー | 5 | ms | |
| ピリオド ジッタ（1） | ＊ | ＊ | ＊ | tRMS | ー | 2.2 | ー | ps | σ |
| tp-p | ー | 20 | ー | Peak to peak | |||||
| トータル ジッタ（1） | ＊ | ＊ | ＊ | tTL | ー | 31 | ー | ps | tDJ+n×tRJ n=14.1(BER=1×10-12) (2) |
| 位相ジッタ | ＊ | ＊ | 40≦fo≦125 | tpj | ー | ー | 1 | ps | fo offset:12kHz~20MHz |
| 10≦fo＜40 | fo offset:12kHz~5MHz | ||||||||
| 信頼性仕様 | AEC-Q100/AEC-Q200 | ||||||||
| 梱包単位（3） | 1000pcs./reel(180φ) | ||||||||
