愛普生品牌系列千赫子的石英貼片晶振,目前占據了中國市場進口晶25％的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機行業晶振類別,產品本身特點是體積小,耐高溫,穩定性能高,排帶包裝,應用自動貼片方便.愛普生晶振小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體振蕩器元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。
|

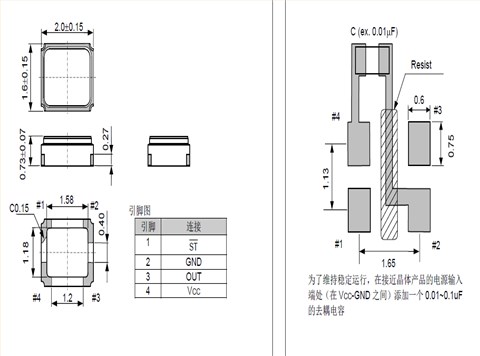

項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
13~34.8MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.1V to 1.4V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃to +85℃ |
請聯系我們查看更多資料http://www.mtrpxt.cn |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
愛普生TCXO進口日產晶振型號列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG2016SAN
26.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-1.5 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
TG2016SAN
26.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-1.5 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
TG2016SAN
38.400000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 2.0 mA
+/-1ppm
TG2016SAN
24.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
TG5032CAN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
愛普生TCXO進口日產晶振編碼列表:
| X1G0044210003 | TG2016SAN | 26.000000 MHz | 2.00 x 1.60 x 0.73 mm | Clipped sine wave | +/-1.5 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.6 mA | +/-1ppm | |
| X1G0044210004 | TG2016SAN | 26.000000 MHz | 2.00 x 1.60 x 0.73 mm | Clipped sine wave | +/-1.5 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.6 mA | +/-1ppm | |
| X1G0044210005 | TG2016SAN | 38.400000 MHz | 2.00 x 1.60 x 0.73 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-1ppm | |
| X1G0044210007 | TG2016SAN | 24.000000 MHz | 2.00 x 1.60 x 0.73 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.6 mA | +/-1ppm | |
| X1G0044310086 | TG5032CAN | 10.000000 MHz | 5.00 x 3.20 x 1.45 mm | CMOS | +/-2.0 ppm | 0 to +70 °C | +/-0.10 ppm | ≤ 5.0 mA | -10 to -5 Vc=0.5V | +/-0.02ppm |
| X1G0044310088 | TG5032CAN | 15.360000 MHz | 5.00 x 3.20 x 1.45 mm | CMOS | +/-2.0 ppm | 0 to +70 °C | +/-0.10 ppm | ≤ 5.0 mA | -10 to -5 Vc=0.5V | +/-0.02ppm |
| X1G0044310093 | TG5032CAN | 25.000000 MHz | 5.00 x 3.20 x 1.45 mm | CMOS | +/-2.0 ppm | 0 to +70 °C | +/-0.10 ppm | ≤ 5.0 mA | -10 to -5 Vc=0.5V | +/-0.02ppm |
| X1G0044310097 | TG5032CAN | 20.000000 MHz | 5.00 x 3.20 x 1.45 mm | CMOS | +/-2.0 ppm | 0 to +70 °C | +/-0.10 ppm | ≤ 5.0 mA | -10 to -5 Vc=0.5V | +/-0.02ppm |
| X1G0044310101 | TG5032CAN | 19.200000 MHz | 5.00 x 3.20 x 1.45 mm | CMOS | +/-2.0 ppm | -40 to +85 °C | +/-0.25 ppm | ≤ 5.0 mA | -10 to -5 Vc=0.5V | +/-0.02ppm |
| X1G0044310102 | TG5032CAN | 26.000000 MHz | 5.00 x 3.20 x 1.45 mm | CMOS | +/-2.0 ppm | -40 to +85 °C | +/-0.25 ppm | ≤ 5.0 mA | -10 to -5 Vc=0.5V | +/-0.02ppm |
機械振動的影響:當小型有源貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振
晶振產品使用每種產品時,請在規格說明或產品目錄規定使用條件下使用。因很多種2016mm封裝貼片晶振晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的進口超小型有源晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
