針對目前從事電子行業領域的人來說,所使用到的晶振品牌而言,還是比較鐘愛于日產晶振和臺產晶振系列,而就在大家都鐘情于日產晶振的臺產晶振的同時,殊不知歐美晶振也逐漸進入到了最佳狀態,將貼片晶振,石英晶體振蕩等產品做到了更高的性能.康華爾電子接下來就講述一下來自歐洲知名品牌EUROQUARTZ晶振集團的介紹以及一些技術內容,跟其他的知名品牌有哪些同工異曲之處。

介紹

Euroquartz晶振集團是一家獨立的英國制造商和供應商，在頻率產品制造方面擁有不間斷的經驗，迄今已有60多年的歷史。該公司擁有一支強大的工程團隊，在設計和制造石英晶體和電子濾波器元件方面經驗豐富。為全球電子制造業提供石英晶振,石英晶體振蕩器,濾波器和頻率相關產品，

歐洲石英晶振技術說明

如果你是一名主要從事數字設備工作的工程師，這些筆記應該會讓你重新熟悉一點模擬理論。這種處理是非數學的，集中在電路設計的實際方面。

舉例說明了各種振蕩器設計，只要稍加實驗，就可以很容易地進行修改，以滿足您的要求。如果你更喜歡對這個主題進行更“深入”的處理，附錄中包含公式和進一步閱讀的列表。

串聯還是并聯？

對于特定的電路布置是否需要并聯或串聯諧振晶體，這常常是令人困惑的。為了幫助澄清這一點，考慮晶體等效電路和晶體制造商校準晶振產品的方法是有用的。(附錄中給出了一些近似公式。) )

“串聯”和“并聯”晶體之間沒有本質區別；這只是它們在校準頻率下呈現給外部電路的阻抗問題。晶體表現出兩個彼此非常接近的主共振，并且在這兩個共振處它們表現出電阻性。串聯諧振是低頻、低電阻諧振；并聯或反諧振是高電阻諧振。實際上，你總是認為晶體的振蕩頻率介于兩個共振之間，是平行共振。

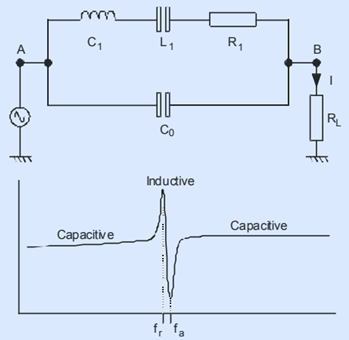

晶體等效電路

在上面的晶體等效電路中，L1、C1和R1是晶體運動參數，C0是晶體電極之間的電容，以及由于其安裝和引出布置而產生的電容。由于在A處施加了可變頻率的恒壓源，電流流入B處的負載，如下圖所示。

在低頻時，晶體運動臂的阻抗極高，電流僅由于C0的電抗降低而隨著頻率的增加而增加。達到頻率fr，其中L1與C1諧振，電流急劇上升，僅受串聯的R1和晶體運動電阻R1的限制。僅在稍高的頻率下，運動臂顯示出增加的凈感抗，其在fa時與C0諧振，導致電流下降到非常低的值。fr和fa之間的差異取決于fr和C1與C0的比值。在更高的頻率，不考慮其他晶體振動模式，電流會回復到C0單獨產生的電流。

在兩個諧振頻率下，晶體看起來像電阻器，施加的電壓和產生的負載電流同相。實際上，由于R1和C0在等效電路中的相對位置，情況并非如此。零相位頻率與最大和最小傳輸頻率不完全相同，但是在低于100兆赫茲的頻率下，C0的電抗與R1相比很高，它們可以被認為是這樣。

任何振蕩器的確切頻率取決于其中電壓和電流的相對相位，而不僅僅是印刷在晶振罐上的頻率。為了在期望的頻率發生振蕩，在該頻率必須有正反饋或零環路相移。標記晶體頻率是使晶體振蕩的頻率

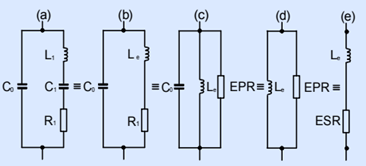

網絡轉換

大多數石英晶體振蕩器被設計成在看起來電阻性的fr或fr和fa之間的頻率下操作晶體；讓我們稱之為頻率f1，這里晶體看起來是感應的。在這種情況下，連續的網絡轉換(參見第頁的電路)允許你將晶體電路簡化為兩個組件:凈電感和等效的并聯或串聯電阻。

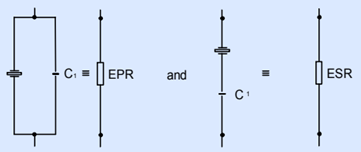

我們可以在變換( b )到( c )和( d )到( e )中保持相同的電感值，因為Q非常高，感抗與電阻的比率很高。我們可以說，“實際上”與晶體并聯放置的負載電容器CL將以與晶體串聯的相同頻率( fL )與其諧振。因此，當我們剩下高值電阻( EPR )或低值電阻( ESR )時，該頻率的負載電流將與施加的電壓同相。(見下文)。) )

晶體校準

為了使我們作為石英晶振制造商能夠正確校準晶體，我們需要知道在fr和fa之間的哪個點，你的電路會使晶體振蕩。如果你的頻率是fr，相關性是沒有問題的；我們只需調整晶體，使最接近最大傳輸頻率的零相移頻率在規定的容限內。對于晶體必須表現出電感性的振蕩器，我們需要知道振蕩器電路將向晶體提供什么樣的有效負載電容。在這種情況下，除了用晶體和這個值的電容器的串聯組合代替晶體以外，程序是相同的。這種類型的所有實際振蕩器電路都會給晶體增加電容，如果只是“漂移”，出于幾個原因，建議將電容調整到18pF、20pF或30pF的行業標準值之一。

在具有低阻抗正反饋路徑的調諧振蕩器中，該路徑可以由非電感可變電阻器或晶體來完成，如果振蕩器被調節成對于兩個路徑其振蕩頻率和振幅相同，則晶體將作為其零相位頻率Fr振蕩，并且可變電阻器的值將等于晶體等效電路中的R1。類似地，如果校準的“負載”電容器與晶體串聯，振蕩將發生在f1，可變電阻將等于晶體ESR。實際上，由于晶體和可變電容器交界處不可避免的雜散電容造成的誤差，ESR圖通常是計算而不是測量的。

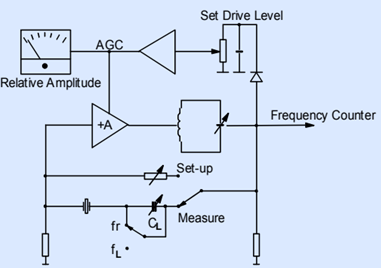

晶體阻抗計

在常規電橋中測量C0之后，可以將值分配給L1、C1和EPR。這是上面晶體阻抗計的基礎。

在大約60MHz以上，晶體C0會引起非晶體控制的振蕩。事實上，如果電抗變得小于R1值的一半，零相位條件就不存在。因此，在非常高的頻率下，C0經常是平衡的或被調出來的，fL讀數變得毫無意義?；蛘撸畲髠鬏旑l率( fM )可以通過其他方法測量。

相位零點測量系統

IEC采用了相位零點測量系統( PZMS )。在該系統中，晶體被制成低電阻pi網絡衰減器的串聯臂，其輸入由頻率合成器驅動，輸出電阻終止。pi網絡的每一端都連接到矢量伏特計的探頭，矢量伏特計的AFC輸出控制合成器的頻率，使得如果晶振有與之串聯的負載電容，系統自動鎖定晶體fr或fL。計算網絡損耗的等效電阻。PZMS具有溫補晶振高精度和可重復性，并在晶體制造中具有其他顯著優勢。
