進口愛普生晶振FA-20H,Q24FA20H00005水晶振動子,EPSON愛普生無源晶振,貼片諧振器,石英晶體,無源貼片晶振,石英晶體諧振器,型號FA-20H,編碼Q24FA20H00005是一款金屬面四腳貼片型的無源諧振器,尺寸為2520mm,頻率為26MHZ,負載電容9pF,精度±10ppm.工作溫度-20 to +75 °C,具備良好的耐壓性能和超高的可靠性能,十分適合用于高精密的網絡設備,移動電話,藍牙等領域.

Q24FA20H00029石英晶振產品本身具備優良的耐熱性,耐環境特性,產品被廣泛用于在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.進口愛普生晶振FA-20H,Q24FA20H00005水晶振動子

Q24FA20H00005晶振  參數表

項目

符號

規格說明

條件

用于 RF 參考

用于時鐘

額定頻率范圍

f_nom

12.000 MHz ~ 54.000 MHz

基頻 請聯系我們以便獲取其它可用頻率的相關信息

儲存溫度范圍

T_stg

-40 oC ~ +125 oC

裸存

工作溫度范圍

T_use

-40 oC ~ +85 oC

激勵功率

DL

100   W Max.

200   W Max.

推薦: 1   W ~  100   W

頻率公差

f_tol

±10 ×10-6

±30 ×10-6

+25 oC 請聯系我們以便獲取相關信息

頻率溫度特征

f_tem

±10 ×10-6

±30 ×10-6

-20 oC ~ +75 oC 請聯系我們以便獲取相關信息

負載電容

CL

9 pF ~

可指定

串聯電阻(ESR)

R1

如下表所示

-20 oC ~ +75 oC

頻率老化

f_age

1 ×10-6  ~   3 ×  10-6 / year Max. *1

+25 oC,  第一年

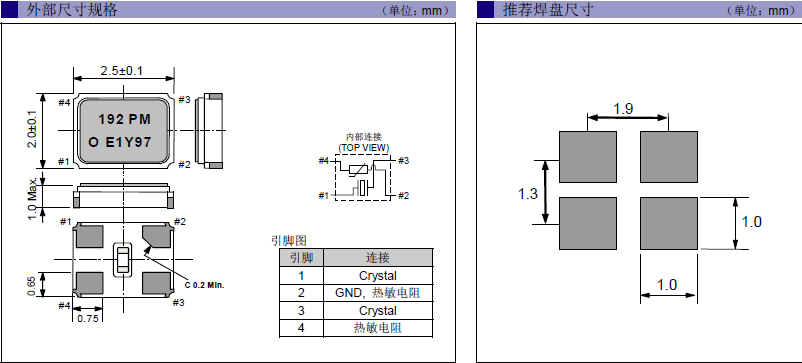

進口愛普生晶振FA-20H,Q24FA20H00005水晶振動子 尺寸圖

Q24FA20H00005晶振 在使用EPSON晶振時應注意以下事項

晶振產品使用每種產品時,請?jiān)谑⒕д褚?guī)格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的小體積貼片晶振,石英晶振.但是為了石英貼片晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.

     機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.進口愛普生晶振FA-20H,Q24FA20H00005水晶振動子

     PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

     存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.進口愛普生晶振FA-20H,Q24FA20H00005水晶振動子
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
