愛普生有源晶振X1G005591001200編碼參數詳細介紹

全球不同品牌生產的有源晶振作為時鐘元件,為電路提供標準的時鐘頻率.所以晶振工作的穩定與否直接決定了整個系統的穩定與否.電子設計人員普遍認同晶振為關鍵器件,但在選擇愛普生貼片晶振時,對各參數情況不了解.往往造成調試時出現大小的問題.下面對晶振注意的參數詳細介紹.

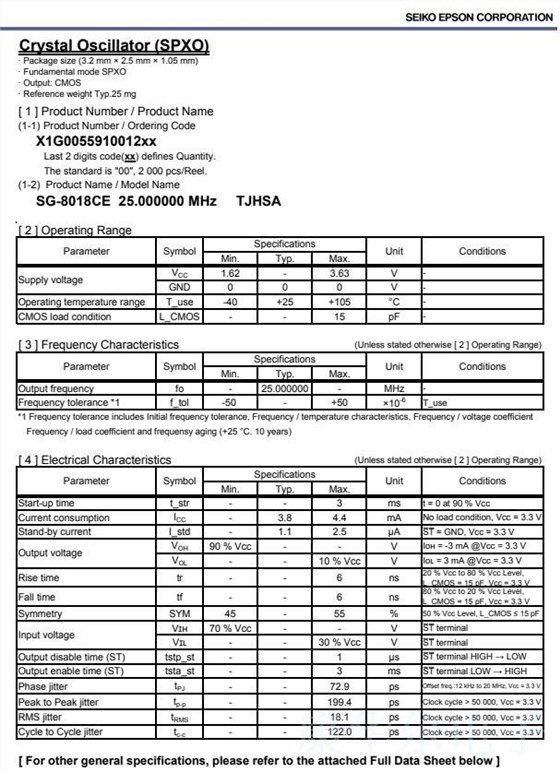

愛普生有源晶振,X1G005591001200晶振編碼

1工作溫度：一般會分-40℃+85℃-40℃+105℃-40℃+125℃-40℃+150℃

2體積：一般分四種封裝：7.0mm*5.0mm、5.0mm*3.2mm、3.2mm*2.5mm、2.5mm*2.0mm.

3工作電壓：一般有源晶振支持的工作電壓最大可在其標稱的±10%波動,所以需注意供電電源的電壓波動范圍.

4所以技術人員在選擇日產晶振的時候,需要注意一下,供應商提供的數據手冊上的精度,是否有包括過溫、過壓、老化、負載和輸出等相關因素.

5老化率：隨工作時間的推移,晶振出現的頻率誤差.一般為±5PPM.（硅晶振的老化率只有±1PPM）

愛普生有源晶振,X1G005591001200晶振編碼

6電壓頻偏：晶振工作的頻率穩定性也會受到工作電壓的影響,一般在±1PPM.（硅晶振內部含有LDO電路）

7溫度頻偏：一般基本頻偏是指在室溫25℃的情況下的頻偏.而一般的產品（如工業產品）的工作環境則是從-40℃--+85℃.而晶振的工作頻率也會受溫度變化的影響.一般為±3--±5PPM（硅晶振內部含有溫度補償電路）

8基本頻偏：是指進口晶振代理商本身的頻率誤差,如±50ppm、±25ppm等.

9其次就是頻率精準度,俗稱精度.精度的單位有是PPM,也就是百萬分之多少.一般來講精度會受很多因素的影響.

10作為時鐘頻率元件,首先的參數就是頻率.如：24MHZ、27MHZ、25MHZ、50MHZ等.

愛普生有源晶振,X1G005591001200晶振編碼
