康華爾電子成立至今已有20多年,是國內數一數二的晶振廠家0755-27838351,專業研發生產銷售石英晶振,32.768K晶振,石英晶體諧振器,貼片晶振,SAW濾波器等.采用無鉛環保材料生產,具有精度穩定,小體積,重量輕等特點.國產晶振就選康華爾電子,質量好,精度高,價格優勢.
康華爾電子多年來在競爭激烈的市場中,以技術占領市場,以質量贏得客戶,是國內口碑極高的晶振供應商.并且憑借自身的努力代理臺灣進口晶振多個品牌,TXC晶振,鴻星晶振,加高晶振,亞陶晶振等.康華爾電子所提供的臺產晶振,均符合德國ROHS環保指令,具有高質量,高可靠使用特性,咨詢選購熱線0755-27838351.
日本進口晶振在國內口碑一流,高端智能產品使用晶振大都會選擇日產晶振作為首選.康華爾電子憑借自身的努力同時代理KDS晶振,愛普生晶振,精工晶體,京瓷晶振等品牌.所代理石英晶振,石英晶體振蕩器,貼片晶體均符合歐盟ROHS環保要求,具有高精度,高品質,低插損,耐高溫等特點.
康華爾電子是國內優秀的歐美進口晶振供貨商0755-27838351,多年來憑借自身的努力,獲得CTS晶振,FOX晶振,Sitime晶振,瑞康晶振等代理權限.所代理進口晶振,歐美晶振均符合歐盟ROHS環保指令,并且獲得ISO國際質量管理體系認證.市場常用進口晶振封裝型號康華爾電子均有備貨,可免費提供現貨樣品以及晶振技術解決方案.
32.768K是晶振頻率中最容易讓人記住的數字,32.768K晶振素來有時鐘晶振的稱謂,只要跟數字顯示以及時間相關的產品都少不了一款32.768K晶振.根據不同的產品需求主要分為圓柱晶振和32.768K貼片晶振.常見封裝有2x6,3x8,7.0x1.5,3.2x1.5,2.0x1.2等體積.康華爾電子提供各種32.768K晶振,音叉表晶,價格優質,咨詢熱線0755-27838351.
有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：1-70MHZ
尺寸：13.9-9.8mm
CITIZEN晶振,貼片晶振,CMX-309晶振,普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著恒溫晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求
|
西鐵城晶振規格 |
單位 |
晶振頻率 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
1-70MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
50~100μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30~50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30~50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
16pF |
超出標準說明,請聯系我們. |
|
電源電壓 |
V |
3.3-5.0V |
|
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |

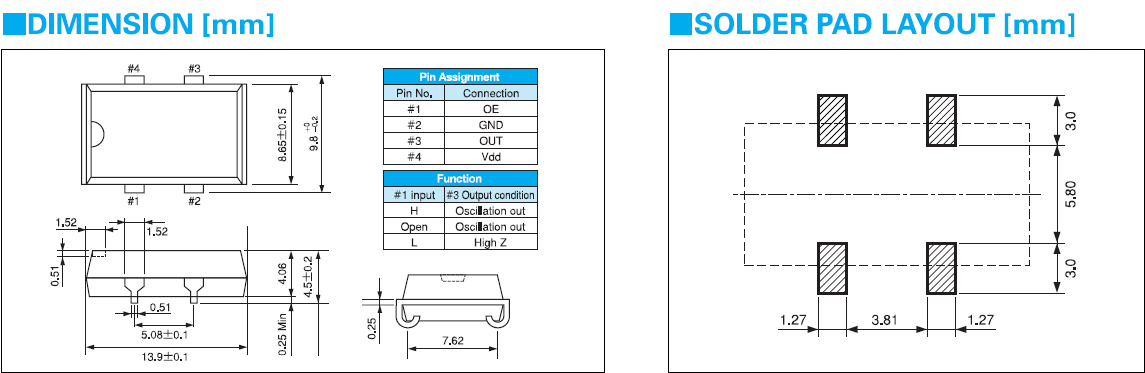

| Manufacturer Part Number原廠代碼 | Manufacturer品牌 | Description 參數 | Series型號 | Part Status | Type 類型 | Frequency 頻率 | Function | Output 輸出 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Current - Supply (Max) | Ratings | Mounting Type安裝類型 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CMX309FLC1.544MT | Citizen Finedevice Co Ltd | OSC XO 1.544MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.544MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC1.544MT | Citizen Finedevice Co Ltd | OSC XO 1.544MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.544MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC1.8432MT | Citizen Finedevice Co Ltd | OSC XO 1.8432MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.8432MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC1.8432MT | Citizen Finedevice Co Ltd | OSC XO 1.8432MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.8432MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC2.000MT | Citizen Finedevice Co Ltd | OSC XO 2.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 2MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC2.000MT | Citizen Finedevice Co Ltd | OSC XO 2.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 2MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC2.048MT | Citizen Finedevice Co Ltd | OSC XO 2.048MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 2.048MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
西鐵城貼片晶振產品列表：
關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。
關于機械性沖擊
(1)從設計角度而言，即使進口有源晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2)SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，汽車電子晶振因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。
(3)請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
CITIZEN晶振,貼片晶振,CMX-309晶振
