有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：3.5-30MHZ

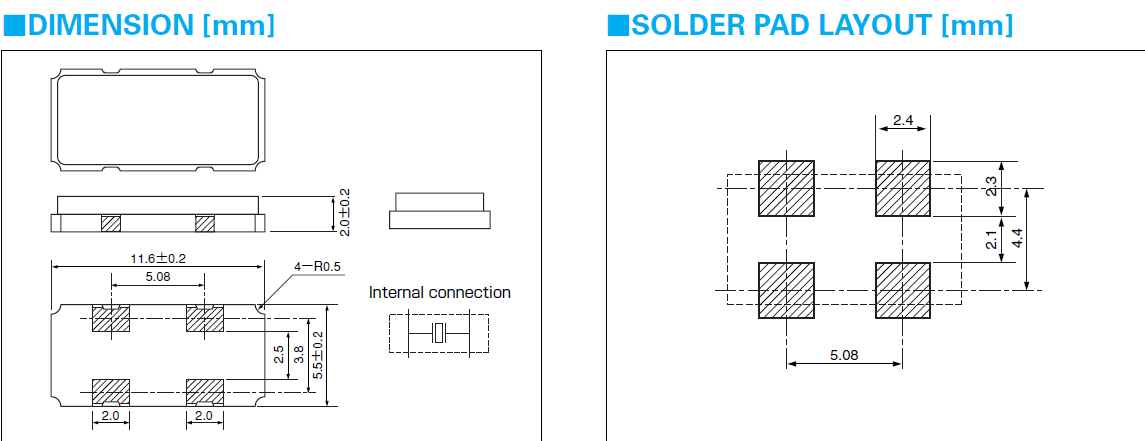

尺寸：11.6*5.5mm
CITIZEN晶振,貼片晶振,CS20晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振的切割設計：用不同角度對石英晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。
|
西鐵城晶振規格 |
單位 |
晶振頻率 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.5-30MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
50~100μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30~50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30~50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
16pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Description 參數 | Series型號 | Type 系列 | Frequency | Frequency Stability頻率穩定度 | ESR (Equivalent Series Resistance)電阻 | Operating Temperature 工作溫度 | Ratings | Mounting Type安裝類型 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CS20-12.288MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 12.2880MHZ 18PF SMD | CS20 | MHz Crystal | 12.288MHz | ±50ppm | 80 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.457" L x 0.217" W (11.60mm x 5.50mm) | 0.087" (2.20mm) |
| CS20-12.288MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 12.2880MHZ 18PF SMD | CS20 | MHz Crystal | 12.288MHz | ±50ppm | 80 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.457" L x 0.217" W (11.60mm x 5.50mm) | 0.087" (2.20mm) |
| CS20-12.288MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 12.2880MHZ 18PF SMD | CS20 | MHz Crystal | 12.288MHz | ±50ppm | 80 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.457" L x 0.217" W (11.60mm x 5.50mm) | 0.087" (2.20mm) |
| CS20-20.480MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 20.4800MHZ 18PF SMD | CS20 | MHz Crystal | 20.48MHz | ±50ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.457" L x 0.217" W (11.60mm x 5.50mm) | 0.087" (2.20mm) |
| CS20-20.480MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 20.4800MHZ 18PF SMD | CS20 | MHz Crystal | 20.48MHz | ±50ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.457" L x 0.217" W (11.60mm x 5.50mm) | 0.087" (2.20mm) |
西鐵城貼片晶振產品列表：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的陶瓷面貼片諧振器不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致西鐵城進口晶振故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
CITIZEN晶振,貼片晶振,CS20晶振
