ConnorWinfield晶振XL-1C,XL-1C-012.0M水晶振動子

頻率：12MHZ

尺寸：7.6*5.0mm

ConnorWinfield晶振XL-1C,XL-1C-012.0M水晶振動子,康納溫菲爾德,石英晶體,無源晶振,SMD晶振,石英晶體諧振器,歐美晶振,型號XL-1C,編碼XL-1C-012.0M水晶振動子是一款金屬面貼片型的音叉晶體,尺寸為7650mm,頻率為12MHZ,精度50ppm,工作溫度-10°C~+60°C,采用先進的生產技術精心制作而成,具備高質量低損耗的特點,產品被廣泛應用于通信設備,無線網絡,儀器儀表等領域.

XL-1C-020.0M在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.ConnorWinfield晶振XL-1C,XL-1C-012.0M水晶振動子

訂購熱線：86-0755-27838351

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

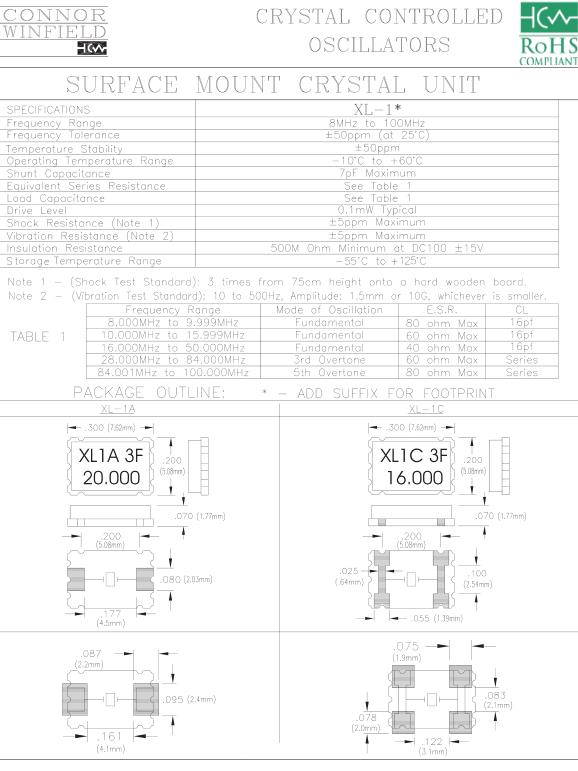

XL-1C-012.0M晶振 尺寸圖

ConnorWinfield晶振規格	單位	XL-1C晶振	石英晶振基本條件
標準頻率	f_nom	12MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:100μW
頻率公差	f_— l	±50× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.crystal95.com
頻率溫度特征	f_tem	±50,100× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

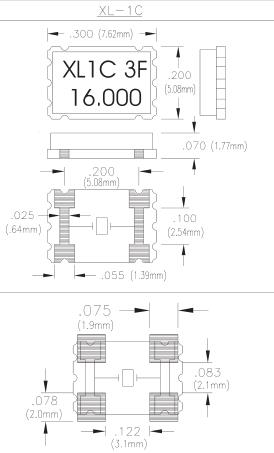

ConnorWinfield晶振XL-1C,XL-1C-012.0M水晶振動子 尺寸圖

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

XL-1C-012.0M晶振 使用注意事項

關于沖洗清潔音叉型晶振由于采用小型、薄型的無源晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。

關于機械性沖擊

(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。

在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2) 無源高精度晶體與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。

(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。ConnorWinfield晶振XL-1C,XL-1C-012.0M水晶振動子

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞陶瓷面貼片晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。ConnorWinfield晶振XL-1C,XL-1C-012.0M水晶振動子

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Frequency Stability頻率穩定度
XL-1C-010.0M	Connor-Winfield	XL-1C	MHz Crystal	10MHz	±50ppm
XL-1C-010.0M	Connor-Winfield	XL-1C	MHz Crystal	10MHz	±50ppm
XL-1C-010.0M	Connor-Winfield	XL-1C	MHz Crystal	10MHz	±50ppm
XL-1C-012.0M	Connor-Winfield	XL-1C	MHz Crystal	12MHz	±50ppm
XL-1C-012.0M	Connor-Winfield	XL-1C	MHz Crystal	12MHz	±50ppm
XL-1C-012.0M	Connor-Winfield	XL-1C	MHz Crystal	12MHz	±50ppm
XL-1C-020.0M	Connor-Winfield	XL-1C	MHz Crystal	20MHz	±50ppm
XL-1C-020.0M	Connor-Winfield	XL-1C	MHz Crystal	20MHz	±50ppm
XL-1C-020.0M	Connor-Winfield	XL-1C	MHz Crystal	20MHz	±50ppm
XL-1C-016.0M	Connor-Winfield	XL-1C	MHz Crystal	16MHz	±50ppm
XL-1C-016.0M	Connor-Winfield	XL-1C	MHz Crystal	16MHz	±50ppm
XL-1C-016.0M	Connor-Winfield	XL-1C	MHz Crystal	16MHz	±50ppm
XM-1-012.0M	Connor-Winfield	XM-1	MHz Crystal	12MHz	±50ppm
XM-1-012.0M	Connor-Winfield	XM-1	MHz Crystal	12MHz	±50ppm
XM-1-012.0M	Connor-Winfield	XM-1	MHz Crystal	12MHz	±50ppm
XM-1-016.0M	Connor-Winfield	XM-1	MHz Crystal	16MHz	±50ppm
XM-1-016.0M	Connor-Winfield	XM-1	MHz Crystal	16MHz	±50ppm
XM-1-016.0M	Connor-Winfield	XM-1	MHz Crystal	16MHz	±50ppm
XM-1-010.0M	Connor-Winfield	XM-1	MHz Crystal	10MHz	±50ppm
XM-1-010.0M	ConnorWinfield晶振	XM-1	MHz Crystal	10MHz	±50ppm
XM-1-010.0M	Connor-Winfield	XM-1	MHz Crystal	10MHz	±50ppm
XL-1C-018.432M	Connor-Winfield	XL-1C	MHz Crystal	18.432MHz	±50ppm
XL-1C-018.432M	Connor-Winfield	XL-1C	MHz Crystal	18.432MHz	±50ppm
XL-1C-018.432M	Connor-Winfield	XL-1C	MHz Crystal	18.432MHz	±50ppm
XM-1-018.432M	Connor-Winfield	XM-1	MHz Crystal	18.432MHz	±50ppm
XM-1-018.432M	Connor-Winfield	XM-1	MHz Crystal	18.432MHz	±50ppm
XM-1-018.432M	Connor-Winfield	XM-1	MHz Crystal	18.432MHz	±50ppm
