ECScrysta晶振,貼片晶振,CSM-9晶振,貼片石英晶振

頻率：4~50MHZ

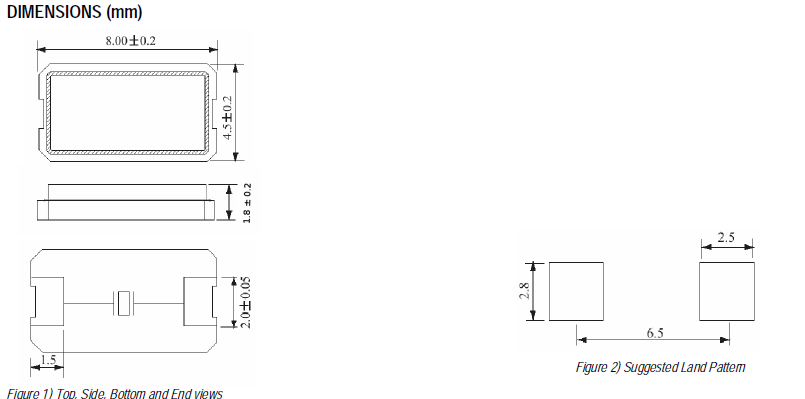

尺寸：8.0*4.5mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：86-0755-27838351

ECScrysta晶振,貼片晶振,CSM-9晶振,貼片石英晶振,WLAN：WLAN'S能夠實現高度集成的語音，數據和視頻通信WLANs為企業帶來可靠和經濟實惠的無線網絡，許多ECS公司的高可靠晶體時鐘振蕩器和濾波器已被設計為在模擬和混合信號集成平臺之間實現家庭和辦公室之間的移動連接。詢問我們的VCXO高光纖解決方案：在當今數據交換的時代，頻率時鐘振蕩器，濾波網絡和其他定時同步產品。

ECS晶振公司環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高7050晶振能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護產業。健全環境法規，強化環境管理。加強環境教育，不斷提高環境意識。ECS晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.智能電子產品諧振器,8045黑色陶瓷封裝晶振,CSM-9晶振

貼片進口晶振,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.ECScrysta晶振,貼片晶振,CSM-9晶振,貼片石英晶振

石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。智能電子產品諧振器,8045黑色陶瓷封裝晶振,CSM-9晶振

智能電子產品諧振器,8045黑色陶瓷封裝晶振,CSM-9晶振

ECS晶振規格	單位	CSM-9晶振	石英晶振基本條件
標準頻率	f_nom	4~50MHZ	標準頻率
儲存溫度	T_stg	-10°C ～ +70°C	裸存
工作溫度	T_use	-55°C ～ +125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.mtrpxt.cn
頻率溫度特征	f_tem	±50× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

智能電子產品諧振器,8045黑色陶瓷封裝晶振,CSM-9晶振

如果由頻率計數器測量的頻率比目標頻率高，要增加8045mm陶瓷面晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。ECScrysta晶振,貼片晶振,CSM-9晶振,貼片石英晶振

如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值，并通過兩腳陶瓷面晶振具有較低負載電容（CL）。方法2：采用小電阻（RR）的晶體。方法3：使用鎘和CG的不等價的設計。

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述超薄SMD晶振，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。智能電子產品諧振器,8045黑色陶瓷封裝晶振,CSM-9晶振
