頻率：32.768KHZ
尺寸：2.0*1.2mm
愛普生晶振FC-12M,X1A000021000200無源貼片晶振是一款封裝為2012小尺寸的無源諧振器,水晶振動子,音叉表晶這是一款具備超高可靠性能和穩定性能的貼片晶振,也是一款優質的32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求.
X1A000021001000晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
愛普生晶振FC-12M,X1A000021000200無源貼片晶振是一款封裝為2012小尺寸的無源諧振器,水晶振動子,音叉表晶這是一款具備超高可靠性能和穩定性能的貼片晶振,也是一款優質的32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求.
X1A000021001000晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.愛普生晶振FC-12M,X1A000021000200無源貼片晶振

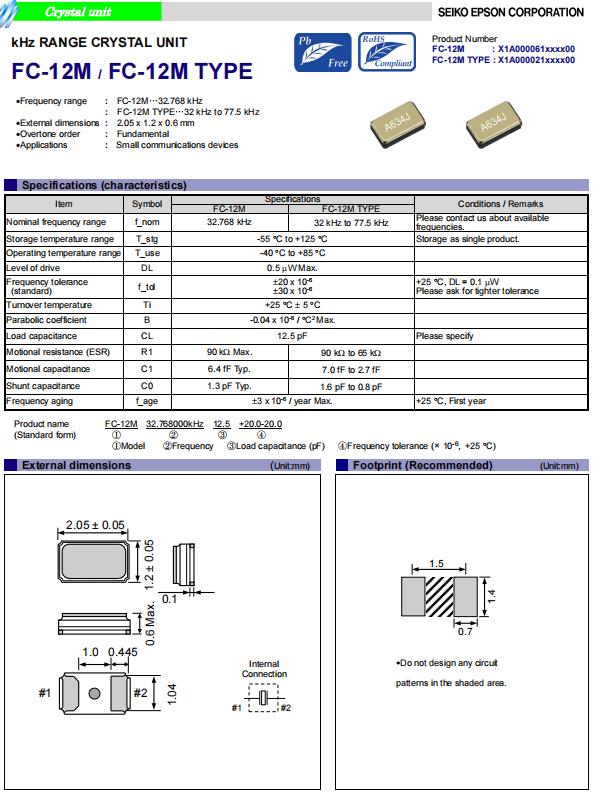

X1A000021000200晶振 參數表
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| FC-12M | FC-12M TYPE | |||
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz to 77.5kHz |
請聯系我們以便獲取其它可用 頻率的相關信息 |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 | |
| 工作溫度 | T_use | -40 °C to +85 °C | ||
| 激勵功率 | DL | 0.5µW Max. | ||
| 頻率公差（標準） | f_tol |
±20 × 10-6 ±30 × 10-6 |
+25 °C,DL=0.1 µW 如需更嚴格的公差,請聯系我們 | |
| 拐點溫度 | Ti | +25 °C±5 °C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max | ||
| 負載電容 | CL | 12.5pF | 請與我們聯系除了12.5 pF | |
| 串聯電阻（ESR） | R1 | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串聯電容 | C1 | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路電容 | C0 | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 | |

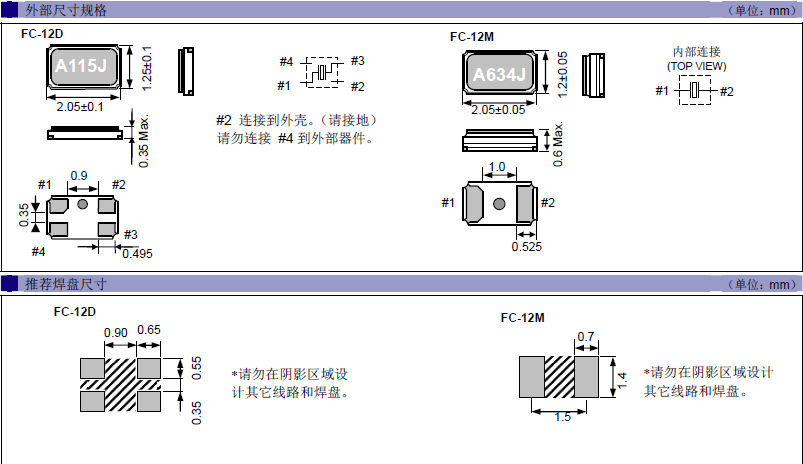

愛普生晶振FC-12M,X1A000021000200無源貼片晶振 尺寸圖
X1A000021000200晶振 在使用EPSON晶振時應注意以下事項
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.愛普生晶振FC-12M,X1A000021000200無源貼片晶振
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的小體積貼片晶振,石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.愛普生晶振FC-12M,X1A000021000200無源貼片晶振
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
| 品牌 | 編碼 | 尺寸 | 型號 | 頻率 | 負載 | 精度 | 工作溫度 | 產品系列 |
| EPSON愛普生 | X1A000061000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061000300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF | +/-30.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061003000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 8 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061003200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 6.6 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021000700 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021001000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021001100 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021001200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021001300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021001400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | -10.0/+30.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021001500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | 20.0/+60.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000021001600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061000600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生晶振 | X1A000061001400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061002100 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061002400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C | 貼片晶振 |
| EPSON愛普生 | X1A000061003500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C | 貼片晶振 |
