頻率：32.768KHZ
尺寸：3.2*1.5mm
EPSON晶振FC-135R,X1A000141000300無源晶體是一款尺寸為3215mm兩腳貼片晶振,日本進口晶振,采用先進的生產技術和高端生產設備制作而成,具備高可靠性能和穩定性能,同時這款32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求.
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減?。?.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
EPSON晶振FC-135R,X1A000141000300無源晶體是一款尺寸為3215mm兩腳SMD晶振,日本進口晶振,采用先進的生產技術和高端生產設備制作而成,具備高可靠性能和穩定性能,同時這款32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求.
X1A000141000600晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減?。?.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振FC-135R,X1A000141000300無源晶體
X1A000141000300晶振 參數表
|
愛普生晶振規格 |
單位 |
FC-135R晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

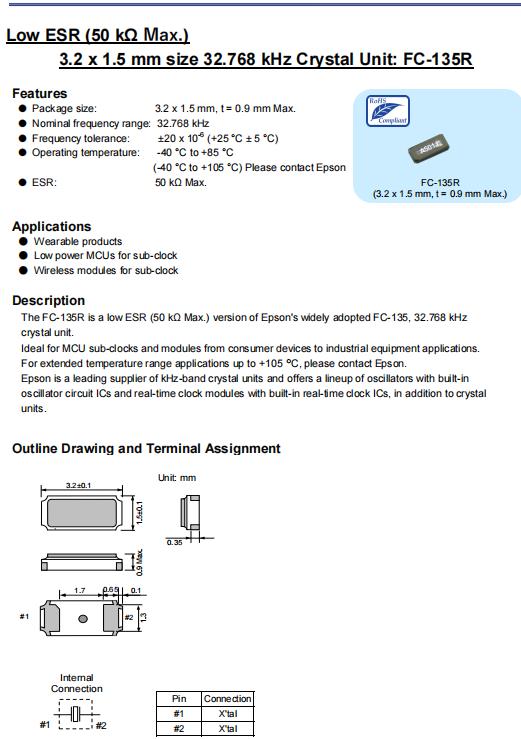

EPSON晶振FC-135R,X1A000141000300無源晶體 尺寸圖
X1A000141000300晶振 使用注意事項
粘合劑清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。EPSON晶振FC-135R,X1A000141000300無源晶體
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。EPSON晶振FC-135R,X1A000141000300無源晶體
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| X1A000141000100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141000200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141000300 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141000400 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141000500 | 3.2 x 1.5 x 0.9 mm | FC-135R進口貼片晶振 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141000600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141001100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141001500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-15.0 ppm | -40 to +85 °C |
| X1A000141001600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141001900 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 12 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141002200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 18 pF | -20.0/+10.0 ppm | -40 to +85 °C |
