32.768K是晶振頻率中最容易讓人記住的數字,32.768K晶振素來有時鐘晶振的稱謂,只要跟數字顯示以及時間相關的產品都少不了一款32.768K晶振.根據不同的產品需求主要分為圓柱晶振和32.768K貼片晶振.常見封裝有2x6,3x8,7.0x1.5,3.2x1.5,2.0x1.2等體積.康華爾電子提供各種32.768K晶振,音叉表晶,價格優質,咨詢熱線0755-27838351.
有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：50~230MHZ
尺寸：7.0*5.0mm
精工愛普生株式會社（總經理:碓井 稔,以下簡稱為“愛普生”）在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的OSC晶振生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因為智能手機,以及GPS衛星導航的普及,有源晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振,以下是有源石英晶體振蕩器部分產品型號,愛普生料號等.
愛普生晶振,有源晶振,SG-770SDD晶振,X1G0023610004晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
50~230MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
0.125~2.5V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.mtrpxt.cn |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生有源進口日產晶振型號列表:
愛普生有源進口日產晶振編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-770SDD
155.520000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
| X1G0023610004 | SG-770SDD | 155.520000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023610007 | SG-770SDD | 125.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023610008 | SG-770SDD | 156.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023610012 | SG-770SDD | 125.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -20 to 70 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023610103 | SG-770SDD | 122.880000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0023610105 | SG-770SDD | 150.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0028210009 | SG-771PCD | 156.253906 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-30 ppm | ≤ 70.0 mA | Included in Frequency tolerance First years | 40 to 60 % | |
| X1G0028210010 | SG-771PCD | 156.258600 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -10 to 70 °C | +/-25 ppm | ≤ 70.0 mA | Included in Frequency tolerance First years | 40 to 60 % | |
| X1G0028210107 | SG-771PCD | 156.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-30 ppm | ≤ 70.0 mA | Included in Frequency tolerance First years | 40 to 60 % | |
| X1G0028210109 | SG-771PCD | 161.132800 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | -40 to 85 °C | +/-30 ppm | ≤ 70.0 mA | Included in Frequency tolerance First years | 40 to 60 % |

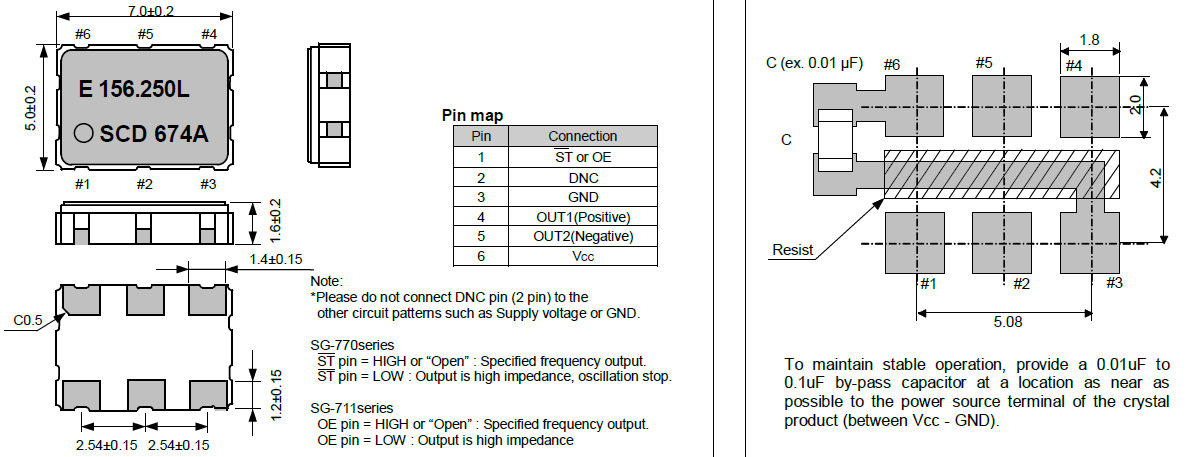

7050mm六腳有源晶振產品使用每種產品時,請在規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 愛普生晶振,有源晶振,SG-770SDD晶振,X1G0023610004晶振
所有產品的共同點1：抗沖擊:抗沖擊是指產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種有源石英晶體振蕩器,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑:請勿使用可能導致無線網絡高速晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
