頻率：10~50MHZ

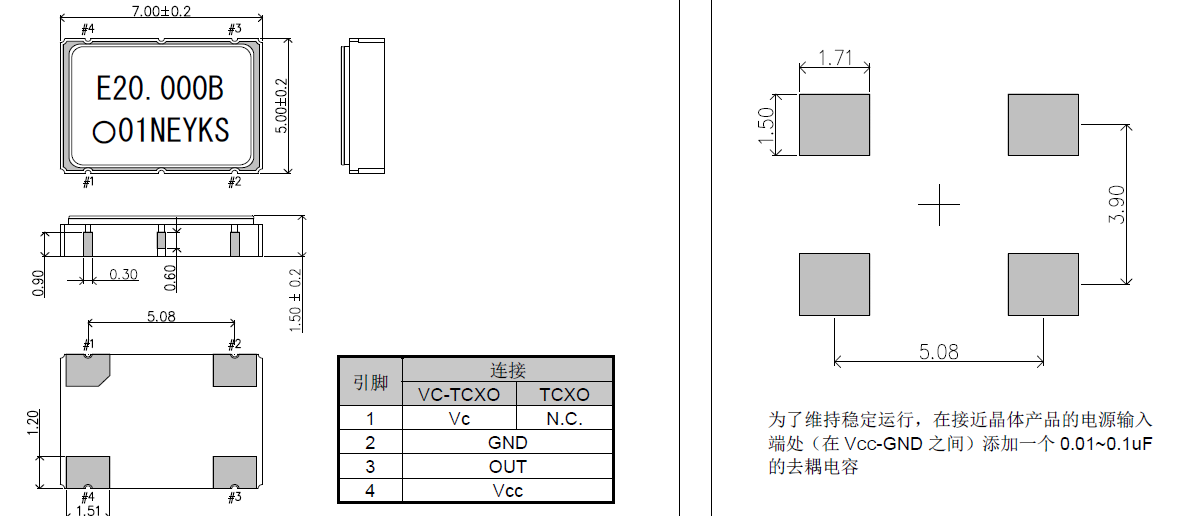

尺寸：7.0*5.0mm
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】 愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶體系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的7050晶振為主,普通石英晶體諧振器為輔.
愛普生晶振,溫補晶振,TG-5501CA晶振,X1G0039010051晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
石英晶振在選用晶片時應注意溫度范圍、SMD晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
10~50MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.5V to 5.5 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.mtrpxt.cn |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生TCXO進口日產晶振型號列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG-5501CA
24.576000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
49.152000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 8.0 mA
+/-0.5ppm
TG-5501CA
27.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
TG-5501CA
15.360000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
26.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
16.384000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
25.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
19.440000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
40.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
TG-5501CA
20.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
50.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 8.0 mA
+/-0.5ppm
TG-5501CA
10.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-1.00 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
10.000000 MHz
7.00 x 5.00 x 1.50 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-1.00 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5501CA
12.800000 MHz
7.00 x 5.00 x 1.50 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
愛普生TCXO進口日產晶振編碼列表:
X1G0039010051
TG-5501CA
24.576000 MHz
7.00 x 5.00 x
1.50 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0039010057
TG-5501CA
49.152000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
8.0 mA
+/-0.5ppm
X1G0039010083
TG-5501CA
27.000000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
6.0 mA
+/-0.5ppm
X1G0039010085
TG-5501CA
15.360000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010087
TG-5501CA
26.000000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010089
TG-5501CA
16.384000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010090
TG-5501CA
25.000000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010091
TG-5501CA
19.440000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010093
TG-5501CA
40.000000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
6.0 mA
+/-0.5ppm
X1G0039010095
TG-5501CA
20.000000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010097
TG-5501CA
50.000000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
8.0 mA
+/-0.5ppm
X1G0039010098
TG-5501CA
10.000000
MHz
7.00
x 5.00 x 1.50 mm
CMOS
+/-1.0
ppm
-40
to +85 °C
+/-1.00
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010101
TG-5501CA
10.000000
MHz
7.00
x 5.00 x 1.50 mm
Clipped
sine wave
+/-1.0
ppm
-40
to +85 °C
+/-1.00
ppm
≤
5.0 mA
+/-0.5ppm
X1G0039010102
TG-5501CA
12.800000
MHz
7.00
x 5.00 x 1.50 mm
Clipped
sine wave
+/-1.0
ppm
-40
to +85 °C
+/-0.28
ppm
≤
5.0 mA
+/-0.5ppm
晶振產品使用每種產品時,請?jiān)?a title="數碼相機晶振" target="_blank">數碼相機晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 愛普生晶振,溫補晶振,TG-5501CA晶振,X1G0039010051晶振
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足貼片型TCXO振蕩器的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響:當低抖動石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
