當前位置：首頁 » 日產晶振 » KDS晶振 » KDS晶振,DSO753SK晶振,LV-PECL晶振

prevnext

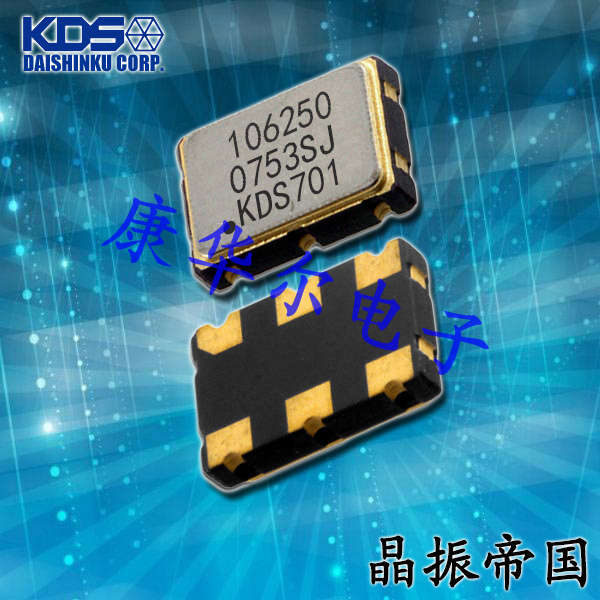

KDS晶振,DSO753SK晶振,LV-PECL晶振

頻率：13.5~212.5MHZ

尺寸：7.3*4.9mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.

訂購熱線：86-0755-27838351

KDS晶振,DSO753SK晶振,LV-PECL晶振

日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.KDS晶振總公司設立在日本國兵庫縣加古川市平岡町新在家，創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括石英晶體諧振器，音叉型晶體諧振器，晶體應用產品，晶體振蕩器，晶體濾波器，晶體光學產品，硅晶體時鐘設備，MEMS振蕩器等。大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”。作為全球石英晶振制造商，大真空KDS晶振努力幫助實現新一代電子社會，更方便人們更舒適，通過開發石英晶振, 壓控晶體振蕩器（VCXO）、溫補晶振（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好。KDS晶振公司的現在的發展不是立馬就騰達起來的,而是靠著整個團隊一點一滴的經歷挫折與磨難,累積經驗給整合起來的.

KDS晶振,DSO753SK晶振,LV-PECL晶振

日本株式會社大真空KDS晶振三種信賴行為守則：

可靠的人以獨立,自助,自足的努力作為基本的行動原則,我們將充分利用我們的優勢,為社會整體和接近一切真誠和熱情.

可靠的晶振,石英晶振,有源晶振,壓控振蕩器,,我們將幫助實現一個富裕的社會,通過優化我們的能力,開發最好的產品和服務,并提供給我們所有的客戶在世界各地.

可靠的KDS晶振公司,我們努力履行我們的企業社會責任,通過持續的利潤,通過企業活動,遵守所有的法律法規,尊重他們的精神,注重與全球環境的和諧.

1我們對KDS晶振公司的管理政策,管理原則和管理措施有正確的認識,并本著KDS晶振公司和全社會的利益,不關心個人的利益和成本.

2我們將從觀念到問題的解決,而不受制于陳規或慣例.

3我們會不時與有關人士進行討論,如有需要,以方便談判的調整,并將建立良好的關系,試圖解決任何問題的誠意.

4我們將通過理解對方的立場,繼續說服對方,以便處理石英晶振,貼片晶振,陶瓷霧化片,石英晶體諧振器,任何疑難問題.

5我們將始終有一個環境兼容性和執行環境兼容的活動作為我們的主要主題之一.

6我們將在每一種情況下充滿信心地工作并有精神完成工作.

7我們將努力建立這樣的性格和個人磁性被接受和信任周圍的每一個人.

8我們要努力建立良好的人際關系,有時要勇于接受別人的脆弱.

9我們將遵守法律法規以及任何規則,包括各種規章制度和既定的社會規范,并確保信息的安全性認識到信息的重要性.

10我們將始終采取一個明智的行動作為社會成員.

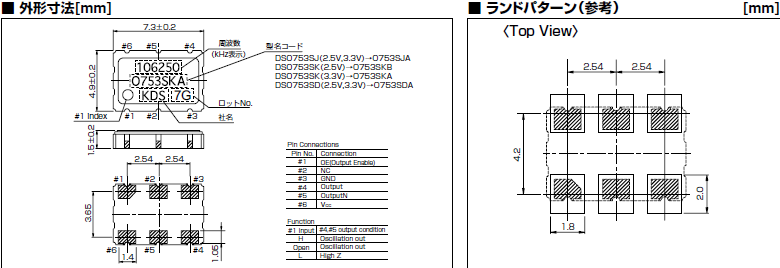

DSO753SK (LV-PECL)

型名	記號	DSO753SK
出力仕様	-	LV-PECL
出力周波數範囲	fo	13.5~212.5MHz
電源電圧	V_CC	+2.5V±0.125V/+3.3V±0.165V
周波數許容偏差（常溫偏差含む）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度範囲	T_stg	-40~+85℃
動作溫度範囲	T_use	-10~+70℃, -40~+85℃
消費電流	I_CC	45mA max. (fo≦170MHz), 50mA max. (170MHz
スタンバイ時電流（＃1ピン"L"）	I_std	10μA max.
出力負荷	Load-R	50Ω to V_CC-2V
波形シンメトリ	SYM	45~55% [at outputs cross point]
0レベル電圧	V_OL	V_CC-1.81~V_CC-1.62V
1レベル電圧	V_OH	V_CC-1.025~V_CC-0.88V
立上り時間立下り時間	tr, tf	0.5ns max. [20~80% Output,OutputN]
差動出力電圧	V_OD1, V_OD2	-
差動出力誤差	⊿V_OD	-
オフセット電圧	V_OS	-
オフセット誤差	⊿V_OS	-
クロス點電圧	Vcr	-
OE端子0レベル入力電圧	V_IL	V_CC×0.3 max.
OE端子1レベル入力電圧	V_IH	V_CC×0.7 min.
出力ディスエーブル時間	tPLZ	200ns
出力イネーブル時間	tPZL	2ms
ピリオド　ジッタ（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦212.5MHz) (σ)
ピリオド　ジッタ（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦212.5MHz) (Peak to peak)
トータル　ジッタ（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12)　(2)]
位相ジッタ	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]
梱包単位（3）	-	1000pcs./reel（φ254）

大真空KDS晶振 DSO753SK晶振晶體振蕩器
