頻率:6.75MHZ~170MHZ
尺寸:3.2*2.5mm
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.KDS晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等。 大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”。作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO)、溫補晶振(TCXO)、恒溫晶體振蕩器(OCXO)、陶瓷諧振器等晶體器件對全球環境友好。KDS晶振公司的現在的發展不是立馬就騰達起來的,而是靠著整個團隊一點一滴的經歷挫折與磨難,累積經驗給整合起來的.
日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.
高精度石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英耐高溫晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.
普通石英壓控晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體振蕩器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

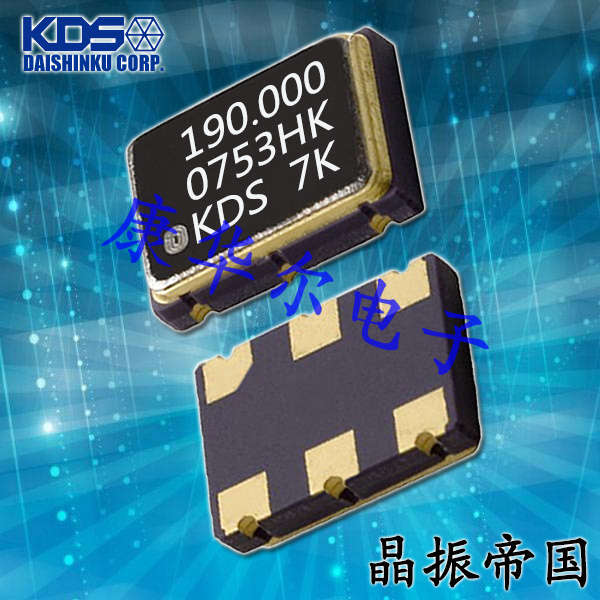

KDS晶振,DSV323SV晶振,低抖動晶振
日本大真空株式會社KDS晶振遵守法規和監管要求,從事環保產品的開發.
環境政策,在其業務活動的所有領域,從開發,生產和銷售的壓電石英晶體元器件,壓電石英晶體,有源晶體,壓電陶瓷諧振器,大真空集團業務政策促進普遍信任的環境管理活動.
日本大真空株式會社KDS晶振將:
通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.
有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.
通過開展節能活動和減少二氧化碳排放防止全球變暖.
避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.
進口環保晶振,遵守有關環境保護的法律,標準,協議和任何公司承諾的其他要求.
根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.
KDS晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.
過去KDS晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.
KDS晶振集團將:不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.
KDS晶振集團將確保其產品及相關設施滿足甚至超出國家的,州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
KDS集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境,健康和安全意識的活動,提高公眾對普遍的環境,健康和安全問題的注意.

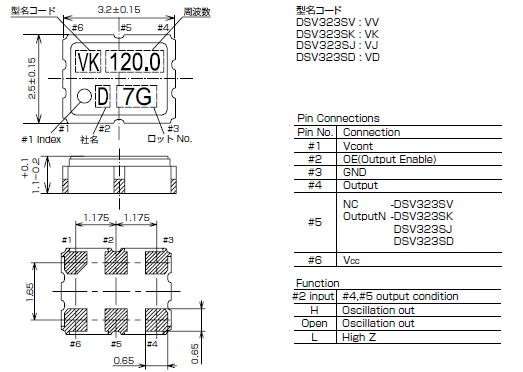

型名 | 記號 | DSV323SV |
---|---|---|
出力仕様 | - | CMOS |
出力周波數範囲 | fo | 6.75~170MHz |
電源電圧 | VCC | +3.3V±0.165V |
周波數制御電圧 | Vcont | +1.65V±1.65V |
保存溫度範囲 | T_stg | -40~+85℃ |
動作溫度範囲 | T_use | -10~+70℃/-40~+85℃ |
周波數許容偏差(常溫偏差含む) | f_tol | ±50×10-6 max. |
周波數可変範囲 | f_cont | ±100×10-6 min. [Positive Slope] |
消費電流 | ICC |
12mA 6.75MHz≦fo≦90MHz 25mA 80MHz≦fo≦170MHz [No Load] |
スタンバイ時電流(#2ピン“L”) | I-std |
5mA 6.75MHz≦fo≦90MHz 30μA 80MHz≦fo≦170MHz |
出力負荷 | Load | 15pF max. |
波形シンメトリ | SYM |
40~60% [50% VCC Level] |
0レベル電圧 | VOL | VCC×0.1 max. |
1レベル電圧 | VOH | VCC×0.9 min. |
立上り時間、立下り時間 | tr,tf | 10ns max.(6.75MHz≦fo≦40MHz) |
6ns max.(40MHz |
||
4ns max.(54MHz |
||
2ns max.(80MHz≦fo≦170MHz) | ||
[10~90% VCC] | ||
差動出力電圧 | VOD1, VOD2 | - |
差動出力誤差 | ⊿VOD | - |
オフセット電圧 | VOS | - |
オフセット誤差 | ⊿VOS | - |
クロス點電圧 | Vcr | - |
OE端子0レベル入力電圧 | VIL | VCC×0.3 max. |
OE端子1レベル入力電圧 | VIH | VCC×0.7 min. |
出力ディスエーブル時間 | tPLZ | 150ns max. (6.75MHz≦fo≦90MHz) |
200ns max. (80MHz≦fo≦170MHz) | ||
出力イネーブル時間 | tPZL | 150ns max. (6.75MHz≦fo≦90MHz) |
2ms max. (80MHz≦fo≦170MHz) | ||
ピリオド ジッタ(1) | tRMS | 2.3ps typ. (σ) |
tp-p | 22ps typ. (Peak to peak) | |
トータル ジッタ(1) | tTL | 32ps typ. [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
位相ジッタ | tpj | 1ps max. [13.5MHz≦fo<40MHz、fo offset:12kHz~5MHz fo≧40MHz、fo offset:12kHz~20MHz] |
梱包単位(3) | - | 2000pcs/reel(180φ) |
