愛普生晶振,TG5032SGN晶振,低電源電壓晶振
機械振動的影響:當5032mm振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。PCB設計指導:
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于高頻有源晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

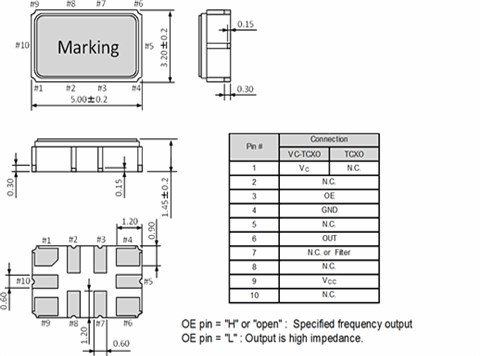

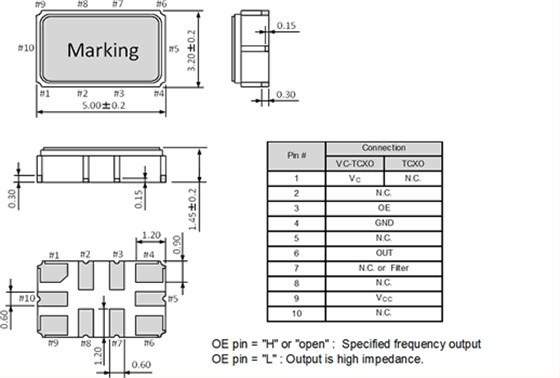

(2)在設計時請參考相應的推薦封裝。
(3)在使用5032石英晶體振蕩器焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
| 項目 | 符號 |
TG5032SGN (Clipped sine wave) |
條件 | |
|---|---|---|---|---|
| VC-TCXO | TCXO | |||
| 輸出頻率范圍 | f0 | 10 MHz ~ 40 MHz | ||
|
10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26, 30.72, 38.4, 38.88, 40 MHz |
標準頻率 | |||
| 電源電壓 | VCC |
C: 3.3 V ± 5 % (標準) (電源電壓范圍 : 2.375 V ~ 3.63 V) |
||
| 儲存溫度范圍 | T_stg | -40°C ~ +90°C | 裸存 | |
| 工作溫度范圍 | T_use | G: -40 °C ~ +85°C | ||
| a) 頻率初期公差 | f_tol | ± 1.0 × 10-6Max. | 在回流焊后, +25 °C | |
| b) 頻率溫度特征 | fo-TC |
A: ± 0.1 × 10-6Max. / G: -40 °C ~ +85°C H: ± 0.25 × 10-6Max. / G: -40 °C ~ +85°C B: ± 0.28 × 10-6Max. / G: -40 °C ~ +85°C |
頻率 (fmax + fmin) / 2 基準 | |
| c) 頻率負載變動特征 | fo-Load | ± 0.1 × 10-6Max. | Load ±10 % | |
| d) 頻率電源電壓特征 | fo-VCC | ± 0.1 × 10-6Max. | Vcc± 5 % | |
| e) 頻率老化 | f_age | ± 0.5 × 10-6Max | +25°C , 第一年 | |
| ± 3.0 × 10-6Max. | +25°C , 20年 | |||
|
Holdover stability (溫度固定) |
- | ± 0.01 × 10-6Max. (+25 °C , 24時間) | 工作開始10日后基準 | |
| ± 0.04 × 10-6Max. (+25 °C , 24時間) | 工作開始48時間后基準 | |||
|
Wander generation ( MTIE, TDEV ) |
- | - | 符合 GR-1244CORE , ITU-T G.8262 | |
| Free-run accuracy | - | ± 4.6 × 10-6Max. | 這包括項目a), b), c), d), e) | |
| 功耗 | ICC | 5.0 mA Max. | ||
| 輸入電阻 | Rin | 100 kΩ Min. | - | VC- GND (DC) |
| 頻率控制范圍 | f_cont | ± 5 × 10-6~ ± 10 ×10-6 | - |
J,D : VC= 1.5 V ± 1.0 V at VCC= 3.3V K,E : VC= 1.65 V ± 1.0 V at VCC= 3.3V |
|
輸出電壓極 |
VPP | 0.8 Min. | 峰 - 峰值 | |
| 振蕩啟動時間 | t_str |
5.0 ms Max. (Non-Filter: 標準) 2.0 sec. Max. (Filter: 選擇) |
在90 % VCC時，所需時間為0 秒 | |
| 輸出負載 | Load | 10 kΩ / 10 pF | ||
| 輸入電壓 | VIH | 70 % VCCMin. | OE 終端(啟用電壓) | |
| VIH | 30 % VCCMax. | OE 終端(禁用電壓) | ||
