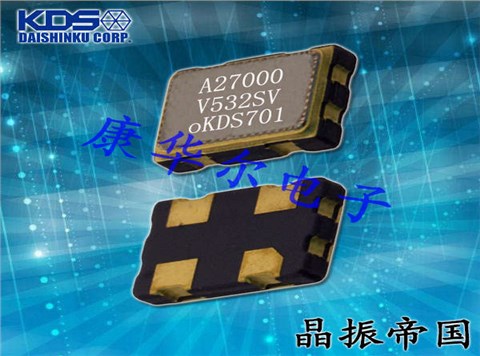

KDS晶振,DSV532SV晶振,小型SMD晶振
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.KDS晶振總公司設立在日本國兵庫縣加古川市平岡町新在家，創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器，音叉型晶體諧振器，晶體應用產品，晶體振蕩器，晶體濾波器，晶體光學產品，硅晶體時鐘設備，MEMS振蕩器等。大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”。作為全球石英晶振制造商，大真空KDS晶振努力幫助實現新一代電子社會，更方便人們更舒適，通過開發石英晶振, 壓控晶體振蕩器（VCXO）、溫補晶振（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好。KDS晶振公司的現在的發展不是立馬就騰達起來的,而是靠著整個團隊一點一滴的經歷挫折與磨難,累積經驗給整合起來的.
日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.
高精度石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英耐高溫晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.
普通石英壓控晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體振蕩器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
KDS晶振,DSV532SV晶振,小型SMD晶振
1959年在在神戶市成立加工電子零件和石英晶體,進口晶振,愛普生晶體,KDS晶振,石英水晶振蕩子.
1963公司變更為合股公司組織.
1965開始大規模生產石英晶體諧振器,32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等部件.
1970年在東京辦事處開業.
1973年開設kurodasho廠(現在的西脅工廠)生產晶體管.
1974年開設川廠(現在的涼廠)是目前人造石英晶體,(SPXO)普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等生產規模最大的.
1976年開設宮崎廠(目前九州大真空公司)為音叉型石英晶體諧振器生產,在加古川市完成新總部.
1977年成立和諧電子公司建立大真空(美國)有限公司開始向美國市場供應晶體諧振器.
1980年開設鳥取工廠(目前鳥取生產部)對石英晶體諧振器生產增加.同年開始生產石英晶體濾波器和時鐘晶振.
1981年建立大真空(香港)公司開始提供音叉型石英晶體諧振器,石英晶體振蕩器,有源晶振的香港和中國市場.
1983年大阪證券交易所二期上市.
1984年獨立完成中心實驗室,開設德島工廠(目前德島生產部)作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器,開始大規模生產光學低通濾波器.
1985年打開德島第二廠開始生產陶瓷產品,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振,陶瓷霧化片打開配送中心在加古川市.
1987名古屋辦事處開業.開始生產溫補晶振(TCXO)和壓控晶體振蕩器(VCXO).
1988建立大真空(新加坡)有限公司加強在東盟地區銷售.
1989更改公司名稱大真空第三十周年.建立了PT.KDS晶振印度尼西亞啟動海外生產石英晶體諧振器.
1990-1991大阪證券交易所第一節上市.建立大真空晶振(德國)公司加強在歐洲的銷售.
1993建立了天津公司開始海外生產音叉晶振,石英晶體諧振器,石英晶體振蕩器,陶瓷晶振,32.768K晶振,時鐘晶振,壓電石英晶振.
1996獲得ISO9001(國際標準化組織質量管理標準).
1998(獲得QS9000質量標準/汽車質量保證管理體系.)
2000獲得ISO14001(環境管理體系由國際標準化組織),獲得ISO / TS 16949(技術規范由國際標準化組織).
2003加大天津加工廠面積,擴大石英晶振生產規模,加強石英晶振在中國的銷售.成立上海銳致國際貿易有限公司,以和諧電子公司為我公司的綜合子公司.加強石英晶振,壓控晶體振蕩器(VCXO),溫補晶振(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等器件業務.
2010建立大真空(泰國)有限公司.
2012擴大在加古川市中央實驗室的地板尺寸.
2013東京證券交易所第一節上市.
| 型名 | 記號 | DSV532SV |
|---|---|---|
| 出力周波數範囲 | fo | 1.25~80MHz |
| 電源電圧 | VCC | +3.3V±0.3V |
| 周波數制御電圧 | Vcont | +1.65V±1.65V |
| 保存溫度範囲 | T_stg | -40~+85℃ |
| 動作溫度範囲 | T_use | -10~+70℃ |
| 周波數許容偏差（常溫偏差含む） | f_tol | ±50×10-6max. |
| 周波數可変範囲 | f_cont | ±100×10-6min. [Positive Slope] |
| 消費電流 | ICC |
10mA max.（fo≦60MHz） 15mA max.（fo＞60MHz） [No Load] |
| 出力負荷 | L_CMOS | 15pF max. |
| 波形シンメトリ | SYM | 40~60% [50％ VCCLevel] |
| 0レベル電圧 | VOL | VCC×0.1 max. |
| 1レベル電圧 | VOH | VCC×0.9 min. |
| 立上り時間、立下り時間 | tr, tf |
10ns max.（fo≦50MHz） 6ns max.（fo＞50MHz） ［10~90％ VCCLevel］ |
| ピリオド ジッタ（1） | tRMS | 2.2ps typ. [σ] |
| tp-p | 20ps typ.[Peak to peak] | |
| トータル ジッタ（1） | tTL | 31ps typ. [tDJ+n×tRJ n=14.1(BER=1×10-12) (2)] |
| 位相ジッタ | tpj | 1ps max. [10MHz≦fo＜40MHz、fo offset:12kHz~5MHz fo≧40MHz、fo offset:12kHz~20MHz] |
| 梱包単位（3） | − | 1000pcs./reel（φ180） |
