當前位置：首頁 » 歐美晶振 » PETERMANN晶振 » PETERMANN晶振,SMD02016/4晶振,SMD02016/440.000MHz10/15/-40+85/10pF晶振

prevnext

PETERMANN晶振,SMD02016/4晶振,SMD02016/440.000MHz10/15/-40+85/10pF晶振

頻率：20.000MHZ~60.000MHZ

尺寸：2.0*1.6mm

2016mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：86-0755-27838351

PETERMANN晶振,SMD02016/4晶振,SMD02016/440.000MHz10/15/-40+85/10pF晶振

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品

PETERMANN-TECHNIK致力于為每種產品和服務提供最高質量,安全性,靈活性和客戶滿意度.作為動態市場環境中的創新型企業,我們致力于成為客戶可靠的戰略合作伙伴.憑借我們廣泛的產品和服務,無與倫比的質量和卓越的性價比,我們支持他們生產具有競爭力和高效率的應用.30多年來,我們在頻率控制元件和系統方面積累了豐富的專業知識.我們的經驗不僅限于使用石英晶體振蕩器開發電路.它還包括深入的工程知識-我們的咨詢服務和頻率控制組件銷售的基礎.您可以信賴我們的經驗和專業知識.因為我們的目標是能夠通過及時和稱職的咨詢為您提供最好的支持.

您可以選擇最廣泛和最深入的頻率控制組件產品系列,如石英晶體振蕩器,RTC(實時時鐘),SAW產品(濾波器+諧振器),陶瓷解決方案(濾波器+諧振器)以及各種各樣的頻率控制組件.用于頻率生成的IC以及我們廣泛的設計支持.這種組合是獨特的.

PETERMANN-TECHNIK服務于所有應用領域-包括汽車-其中需要具有卓越性能和出色質量且低成本的創新頻率控制組件.我們提供頻率控制產品,如石英晶體,石英晶體振蕩器，SMD石英晶體和THT振蕩石英晶體.我們的“石英晶體”產品系列增加了32.768K晶振解決方案,適用于各種外殼,頻率容差從±10ppm開始.當然,4pF或低阻32.768kHz石英晶體也可以很快得到.我們極具創新性的“硅振蕩器”產品系列包括非常實惠的元件,通常可以替代石英或MEMS振蕩器.根據AECQ100,低功耗時鐘晶體振蕩器可在短時間內用于所有應用,直至汽車版LPO-AUT或WTLPO-AUT系列.當然,我們還提供0.25ps典型的差分振蕩器.UPO系列的相位抖動或低抖動時鐘晶體振蕩器.您可以在我們的產品系列中找到這些產品,具有多種外殼和精度.我們還提供TCXO溫補晶振和VC-TCXO壓控溫補晶振,以及電壓控制的VCXO壓控晶體振蕩器.我們的產品系列包括高精度OCXO恒溫晶振以及超低功耗MHz和kHz振蕩器,可以節省高達50％的系統能量.我們還可以提供陶瓷諧振器和RTC等等.

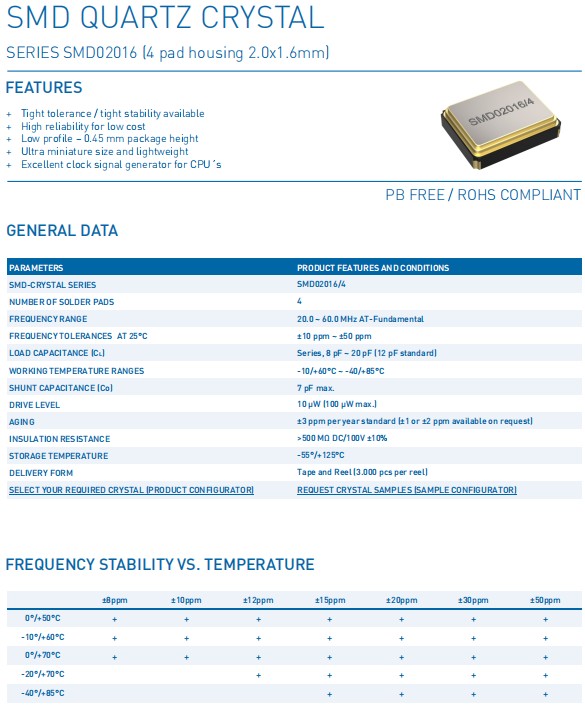

PARAMETERS	PRODUCT FEATURES AND CONDITIONS
SMD-CRYSTAL SERIES	SMD02016/4
NUMBER OF SOLDER PADS	4
FREQUENCY RANGE	20.0 ~ 60.0 MHz AT-Fundamental
FREQUENCY TOLERANCES AT 25°C	±10 ppm ~ ±50 ppm
LOAD CAPACITANCE (CL)	Series, 8 pF ~ 20 pF (12 pF standard)
WORKING TEMPERATURE RANGE	-10/+60°C ~ -40/+85°C
SHUNT CAPACITANCE (Co)	7.0 pF max.
DRIVE LEVEL	10 μW (100 μW max.)
AGING	±3 ppm per year standard (±1 or ±2 ppm available on request)
INSULATION RESISTANCE	>500 MΩ DC/100V ±10%
STORAGE TEMPERATURE	-55°/+125°C
DELIVERY FORM	Tape and Reel (3.000 pcs per reel)

PETERMANN晶振,SMD02016/4晶振,SMD02016/440.000MHz10/15/-40+85/10pF晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指石英晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

SMD02016-4-1
